Descripción
ER9000 ofrece repetidores y estaciones base de alto rendimiento que cumplen con los estándares DMR Tier II. El repetidor y la estación base admiten operación multimodo, admite operaciones DMR convencionales y transmisión simultánea. Con la conmutación automática entre digital y analógica, los sistemas logran una transición suave de operación analógica a digital. Es capaz de admitir el funcionamiento de repetidores múltiples, así como transmisión simultánea inalámbrica a través de IP Interconnect. Con las funciones avanzadas de cobertura de área local y cobertura de área amplia, proporciona una garantía confiable para comunicaciones críticas.
Caracteristicas
19 pulgadas, diseño de tamaño de gabinete estándar de 1U con el proveedor de energía adentro.
Ciclo de trabajo 100% exclusivo con una salida de alta potencia de 50W en el gabinete 1U.
100000 horas de rendimiento MTBF basado en diseño modular militar con alta fiabilidad
Admite fuente de alimentación de CA / CC y cambia a la batería de respaldo automáticamente cuando se interrumpe la alimentación de CA con el diseño del circuito de flotación incorporado.

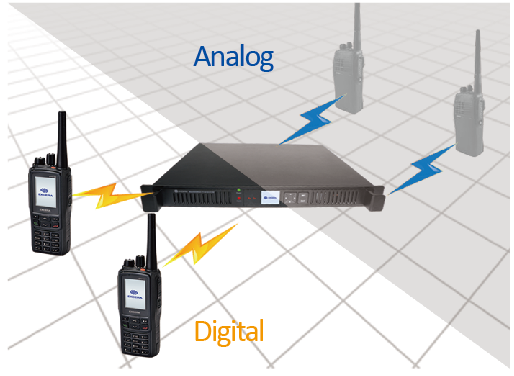

Admite modos dual analógico y digital y conmutación automática entre canales analógicos y digitales.
Admite la conexión IP multisitio que permite una amplia cobertura de área y comunicación de bandas cruzadas.
La transmisión digital de audio de doble ranura permite al tercero expandir la aplicación a través del puerto de accesorios posterior.
La API extensa admite al usuario o al tercero para desarrollar una aplicación complementaria.
Admite mantenimiento de diagnóstico remoto y actualización de software.
Se puede actualizar a un transceptor de estación base agregado de capacidad Excera por software (opcional).
Puede actualizarse a un transmisor de estación base de transmisión simultánea de nivel 3 de DMR por software (opcional).
|
General |
|
|
Frecuencia |
VHF1: 136-174 MHz UHF1:
400-470MHz UHF3:
350-400MHz |
|
Capacidad del canal |
32 |
|
Espacio del canal |
12.5KHz / 25KHz |
|
Dimensiones (H * W * D) |
44 * 483 * 375 * mm |
|
Peso |
7.6Kg |
|
LCD |
1.8 "128 × 160 píxeles,
pantalla LCD a color TFT |
|
Tensión de
funcionamiento |
DC13.6V ± 15% /
AC100-240VA |
|
Drenaje actual |
<1A (en espera) |
|
<11A (transmisión) |
|
|
Estabilidad de
Frecuencia |
0.5ppm |
|
Ciclo de trabajo
continuo |
100% |
|
Confiabilidad |
|
|
Temperatura de
funcionamiento |
-30 ~ +60 ℃ |
|
Temperatura de
almacenamiento |
-40 ~ + 85 ℃ |
|
Choque y vibración |
Estándar MIL-STD-810 C
/ D / E / F / G |
|
ESD |
IEC
61000-4-2 (nivel 4) ±
8KV ( Contacto ) ,
± 15KV (Aire ) |
|
Prueba de inmunidad
contra sobretensiones (EN 6100 ~ 4 ~ 5) |
Modo diferencial: 6KV Modo
común: 6KV |
|
Receptor |
|
|
Sensibilidad digital |
-120dBm / BER 5% /
-116dBm / BER 1% |
|
Digital Dynamic Faded
Sensitivity (100KM
/ H y 8KM / H desvanecimiento de Rayleigh) |
-104dBm |
|
Sensibilidad Analógica |
-120dBm / 12dB SINAD |
|
Intermodulación |
75dB (TIA603) / 70dB
(ETSI) |
|
Bloqueo |
95dB (TIA603 y ETSI) |
|
Rechazo de respuesta
espuria |
75dB (TIA603 y ETSI) |
|
Selectividad |
75dB @ 25 KHz (TIA603 y
ETSI) /65dB@12.5KHz (TIA603&ETSI) |
|
Emisión espuria
conducida |
-57dBm |
|
Salida de potencia de
audio nominal |
1W |
|
Distorsión de audio
nominal |
3% |
|
Hum y ruido |
45dB @ 25KHz /
40dB@12.5KHz |
|
Respuesta de audio |
+ 1dB ~ -3dB |
|
Tipo de Vocoder digital |
AMBE ++ / NVOC |
|
Digital Prot,,,,,,,,
oc,,,,,,,,,,,,, al, |
ETSI-TS102 361-1, -2,
-3, -4 |
|
Transmisor |
|
|
Estabilidad de
Frecuencia |
0.5ppm |
|
Salida de potencia RF |
Modelo de alta
potencia: 45 ~ 50W Modelo
de baja potencia: 25W |
|
Modulación digital |
7K60FXD (solo datos) /
7K60FXW ( datos y
voz ) |
|
Modulación de FM |
16K ¢ F3E
@ 25KHz / 11K ¢ F3E@12.5KHz |
|
Precisión de modulación
4FSK |
5% |
|
4FSK BER |
0% |
|
4FSK y Magnitude Error |
5% / 1% |
|
Potencia del canal
adyacente |
70dB @ 25KHz /60dB@12.5KHz |
|
Emisión conducida y
radiada |
-36dBm <1GHz /
-30dBm> 1 GHz |
|
Límites de desviación de
transmisión |
5KHz a 25KHz /2.5KHz@12.5KHz |
|
Distorsión de audio |
3% |
|
Hum y ruido |
45dB @ 25KHz /
40dB@12.5KHz |
|
Respuesta de audio |
+ 1dB ~ -3dB |
